Trong vòng 20 năm trở lại đây, hệ thống vách mặt dựng nhôm kính phản quang trong các dự án nhà cao tầng đã và đang trở nên phổ biến tại Việt Nam. Giá thành của hệ thống mặt dựng có thể lên tới 20% tổng giá thành xây dựng của một công trình cao tầng. Hệ thống mặt dựng nhôm kính thường là kết cấu bao che của công trình, Là một trong những bộ phận quan trọng của nhà cao tầng và ngày càng quan trọng hơn khi xét trên các mặt như: công năng, thẩm mỹ, tính hài hòa, phù hợp…. Ngoài ra, mặt dựng kính phản quang nhôm là hệ cửa chịu tải trọng đầu tiên của nhà cao tầng và từ đó truyền đến hệ thống chịu tải trọng ngang của nhà.
Mặt dựng hệ XFA65
Đặc điểm kỹ thuật:
- Tùy theo thiết kế kiến trúc của công trình, vách nhôm kính lớn thông tầng được sử dụng cho nhà cao tầng có hoặc không có nan nhôm trang trí ở mặt ngoài.
- Phù hợp với tiêu chuẩn Châu Âu về cách âm, cách nhiệt, độ kín khít (chống gió, nước, không khí) bảo đảm ánh sáng tự nhiên.
- Đa dạng kiểu dáng, phù hợp với nhiều dạng kiến trúc, tính thẩm mỹ cao, sử dụng trong thiết kế các tòa nhà có kiến trúc dạng hitech.
- Thi công đơn giản, nhanh chóng, gọn nhẹ và an toàn tuyệt đối, tải trọng nhẹ, khả năng chịu lực tốt và độ bền cao, hiệu quả kinh tế trong sử dụng.
Vật liệu chuyên dụng:
- Thanh profile vách mặt dựng nhôm kính Xingfa được ép đùn từ hợp kính nhôm cao cấp, đạt tiêu chuẩn Châu Âu
- Kính: kính đơn, kính an toàn, kính cường lực, kính bán cường lực, kính hoa văn, hộp kính (được bơm khí trơ cách âm, cách nhiệt)
- Hệ gioăng làm từ vật liệu EPDM chống lão hóa, đảm bảo độ kín khít. Keo đặc chủng giúp vách mặt dựng chịu được tuyệt đối 100%
1. Hệ mặt dựng Stick:
- Nhôm kính vách mặt dựng lớn hệ Stick có thể sử dụng cho mọi loại bề mặt bên ngoài của tòa nhà, đặc biệt phù hợp với bề mặt tòa nhà có kiến trúc phức tạp hoặc có nhiều điểm nối.
- Vách nhôm kính lớn hệ Stick được sản xuất và gia công các thanh nhôm, kính và một số chi tiết khác nhau tại nhà máy, toàn bộ công việc liên kết, lắp dựng và hoàn thiện thực hiện tại công trình.
- Khác với hệ Unitized, hệ thống mặt dựng nhôm kính phản quang Stick được triển khai lắp đặt từng chi tiết cấu thành nên mặt dựng ở ngay tại công trình.
Thi công vách mặt dựng nhôm kính phản quang
Cấu tạo của hệ Stick không nan nhôm trang trí:
Mặt dựng kính hệ Stick được cấu tạo bởi các bộ phận bao gồm thanh nhôm, kính, phụ kiện lắp đặt.
- Khung nhôm ngang có kích thước 40mm x 50mm x 2.5mm hoặc 60mm x 50mm x 2.3mm tùy theo. Khung nhôm có nắp gài kích thước 25mm x 50mm x 1.2mm. Phần đế khung nhôm gắn trực tiếp vào bề mặt dựng.
- Kính ghép 2 lớp phản quang là chủ yếu
- Hệ phụ kiện đồng bộ đi kèm theo.
Ưu điểm của hệ mặt dựng Stick:
- Hệ mặt dựng Stick có kết cấu an toàn, khả năng chống thấm tốt.
- Sản phẩm được sản xuất tại nhà máy, chỉ lắp ráp tại công trình nên rất linh hoạt khi vận chuyển.
- Phù hợp lắp đặt cho các công trình có độ phức tạp cao như bề mặt có nhiều góc cạnh và không đồng nhất.

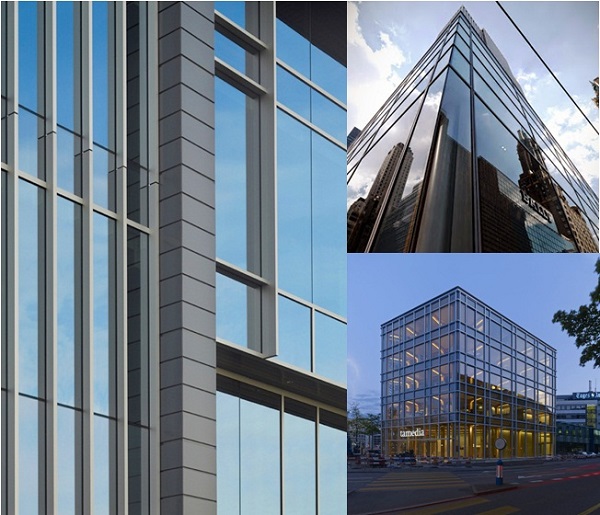

Hệ mặt dựng Stick
Nhược điểm của hệ mặt dựng Stick:
- Thời gian thi công sản phẩm sẽ lâu hơn, cần chuẩn bị nhiều thiết bị, đu dây cho nhân viên khi thực hiện.
- Mặt bằng kho tại công trình cần đảm bảo rộng rãi để lưu trữ vật tư trong suốt quá trình thi công.
Ứng dụng của mặt dựng kính hệ Stick trong đời sống:
Hệ mặt dựng Stick có nhiều ưu điểm nên được ứng dụng trong nhiều công trình khác nhau như:
- Sử dụng hệ mặt dựng làm tường cho tòa cao ốc, văn phòng làm việc, trung tâm thương mại, trung tâm hành chính.
- Hệ mặt dựng được dùng làm mái lấy sáng, mái che cho sân thượng.
2. Hệ mặt dựng Unitized:
- Mặt dựng Unitized là hệ thống vách nhôm kính lớn được sản xuất, gia công và hoàn thiện thành các tấm panel ngay từ trong nhà máy, sau đó được chuyển đến công trình để lắp dựng và hoàn thiện tổng thể.
- Mặt dựng tường kính nhôm Xingfa lớn hệ Unitized sử dụng tốt nhất cho công trình có mặt ngoài đồng nhất và các tầng có chiều cao như nhau
- Đặc điểm của phương án lắp dựng kính theo hệ Unitized là các tấm khung nhôm kính được sản xuất và lắp đặt hoàn thiện sẵn tại nhà máy, bao gồm hoàn thiện toàn bộ cấu thành của mỗi tấm khung nhôm kính – gọi là các Modul.
- Sau đó, các Modul hoàn thiện này được vận chuyển từ nhà máy đến công trình và được sử dụng các thiết bị cẩu nâng chuyên dụng để đưa lên các vị trí lắp ghép đã chuẩn bị sẵn
- Các vị trí lắp ghép này đã được đặt dẵn các bảng mã ngay từ thời điểm đổ bê tông sàn và đà cột dưới sự giảm sát của đội ngũ kỹ sư và các thiết bị trắc đạt tọa độ.
Cấu tạo của hệ Unitized không nan nhôm trang trí mặt ngoài:
- Hệ bán lắp ghép semi – unitized hay còn gọi là hệ Hybrid curtain wall thường được sử dụng cho những toàn nhà mà khoảng cách giữa các tầng khá lớn
- Đầu tiên là gắn các thanh nhôm dọc (Đố dọc-million) theo tòa nhà bởi bản mã và ốc vít sau đó ghép các khung nhôm kính vào các thanh dọc đã được lắp trước bằng ốc vít kết cấu và cuối cùng là ghép các sập nhôm che kín các đường nối
- Thời gian thi công hệ semi unitized lâu hơn và yêu cầu lượng nhân công lắp đặt nhiều hơn, tuy nhiên hệ semi unitized đảm bảo độ an toàn, chắc chắn. đặc biệt cho các toàn nhà cao tầng.
- Mặt dựng tường kính hệ Spider là một trong những phương pháp hệ thống tường kính không khung, chủ yếu chỉ dùng các chốt giữ kính để tạo thành các điểm liên kết và kết nối các tấm kính lại với nhau.
Vách mặt dựng nhôm kính Xingfa phản quang bỉ
Các loại bề mặt cửa vách nhôm kính lớn:
- Vách nhôm kính lớn nẹp ngoài (nẹp ngang và nẹp dọc): Kết cấu này có ưu điểm tạo vẻ ngoài chắc chắn cho công trình. Với công nghệ sợ nhôm của Việt Đức, khách hàng có thể thoải mái lựa chọn các gam màu khác nhau cho các thanh nẹp ngoài, từ đó tạo vẻ đẹp cho toàn bộ công trình
- Vách nhôm kính Xingfa lớn kết hợp giữa có nan nhôm hoặc không có nan nhôm trang trí: Kết cấu này sẽ tạo điểm nhấn bằng những đường kẻ dọc hoặc kẻ ngang trên bề mặt ngoài của toàn bộ công trình. Việc kết hợp giữa các nẹp ngang với nẹp dọc sẽ tạo ra nét độc đáo mang tính thẩm mỹ cao.
- Vách nhôm kính Xingfa lớn kết hợp giữa có nan nhôm hoặc không có nan nhôm trang trí: Kết cầu này sẽ tạo điểm nhấn bằng những đường kẻ dọc hoặc kẻ ngang trên bề mặt ngoài của toàn bộ công trình. Việc kết hợp giữa các nẹp ngang với nẹp dọc sẽ tạo ra nét độc đáo mang tính thẩm mỹ cao.
- Vách nhôm kính lớn không nan nhôm trang trí mặt ngoài: Kết cấu này có ưu điểm nổi trội là tạo nên bề mặt phẳng đồng nhất bên ngoài của công trình và có cảm giác như một tấm kính khổng lồ khi nhìn từ mặt ngoài. Điều này không chỉ thuận lợi trong việc trang trí những ô kính có màu sắc khác nhau mà còn phù hợp để đặt màn hình quảng cáo điện tử.
Vách mặt dựng nhôm kính Xingfa vượt tầng
I. VÁCH MẶT DỰNG LỐ ĐỘ NHÔM XINGFA HỆ 65:
Thông số kỹ thuật:
- Thanh profile: nhôm Xingfa hệ 65 tem đỏ nhập khẩu Quảng Đông, kích thước 65x80x2.5mm, 65x120x2.5mm. Khả năng chịu lực từ 300-500kg/m2
- Độ dày nhôm: thân cửa và khuôn bao dày 3.0 – 5.0mm (± 5%)
- Màu sắc: trắng sứ, nâu sần ánh kim, đen tuyền, ghi sẵm, vân gỗ..
- Kích thước: sản xuất và lắp ghép theo kích thước thực tế công trình
- Kính: Kính dán an toàn, Kính cường lực với độ dày khác nhau có độ dày từ 6.38mm – 21mm
- Phụ kiện: Kinlong cao cấp nhập khẩu đồng bộ chính hãng 100%
- Gioăng kép: EDPM chất lượng cao kín khít tuyệt đối 100%
- Keo: sử dụng keo đặc chủng Dowcorning Eurowindow
- Bảo hành: sản phẩm bảo hành chính hãng 5 năm
Vách mặt dựng lộ đố nhôm Xingfa hệ 65
Đặc điểm nổi bật:
- Vách mặt dựng nhôm Xingfa có thanh định vị giữ vị trí góc mở tránh được nguy cơ gió đập.
- Có tác dụng lấy thoáng không khí và không bị hắt mưa hắt nắng vào bên trong.
- Thuận tiện cho việc lau chùi và tiết kiệm chi phí bảo dưỡng cửa định kỳ.
- Bề mặt được sơn tĩnh điện cao cấp nhằm chống lại sự ăn mòn và phai màu theo thời gian.
- Sử dụng thanh profile nhom Xingfa hệ 65 được ngăn cách bởi lớp cách nhiệt cao bằng dải Polyamit, cùng với hệ gioăng EPDM và phụ kiện kim khí đồng bộ tạo nên một hệ cửa có tính các âm, cách nhiệt cao.
- Khả năng chịu lực và độ an toàn cao, chịu nước tuyệt đối.
Cách âm & cách nhiệt:
- Cửa và vách được cấu tạo từ thanh hợp kim nhôm Xingfa có cấu trúc dạng hộp chia thành nhiều khoang trống kết hợp với hệ gioăng và hệ phụ kiện kim khí đồng bộ đã tạo nên sản phẩm có khả năng cách âm tốt, cách nhiệt cao.
- Công nghệ ghép góc tiên tiến bậc nhất hiện nay đảm bảo cửa cứng vững, cách âm, cách nhiệt cùng độ kín, khít cao.
Kín nước & kín khí:
- Cửa nhôm Xingfa hệ 65 có các ống dẫn nước hướng ra ngoài được thiết kế trên khung cửa sẽ ngăn nước chấy vào bên trong một cách tối đa
- Sự kín khít tuyệt đối cản trở việc lưu thông không khí lạnh ở trong và nóng ở ngoài góp phần tiết kiệm chi phí điện cho điều hoà.
Chịu áp lực gió:
- Vách mặt dựng nhôm Xingfa lỗ đố có cửa mở hất có thanh chống giật tránh được nguy cơ gió đập.
- Sản phẩm chịu được áp lực gió lên đến 1600 pascal, đủ điều kiện đảm bảo an toàn cho những công trình nằm tại khu vực nhiều gió bão.
Hiệu quả kinh tế:
- Việc sử dụng cửa hợp kim, vách nhôm và hộp kính là giải pháp tốt nhất trong việc tiết kiệm năng lượng cho các toà nhà cao tầng có nhiều mặt tiếp xúc trực tiếp với ánh năng mặt trời.
- Thanh nhôm được xử lý bề mặt và sơn tĩnh điện với công nghệ tiên tiến sẽ có độ bền cao, luôn giữ được màu sắc và kết cấu của cửa ngay cả trong điều kiện thời tiết khắc nghiệt ở Việt Nam.
An toàn & thuận tiện:
- Có độ cứng cao giúp tăng khả năng chịu lực, đảm bảo an toàn cho ngôi nhà.
- Giúp mở rộng không gian và tạo được tầm nhìn bao quát cho công trình.
- Vật liệu nhôm Xingfa mặt dựng nhẹ góp phần làm giảm tải trọng của công trình.
- Có thể kết hợp hai kiểu mở trên cùng một hệ cửa (mở hất và fix cổ định) mang lại nhiều lựa chọn về không gian mở cho người sử dụng. Vách mặt dựng nhôm Xingfa lộ đồ đa dạng kích thước, kiểu dáng, phù hợp với nhiều kiểu kiến trúc.
Lắp đặt & bảo dưỡng:
- Thuận tiện trong công việc thi công lắp đặt chắc chắn, an toàn mang đến một hệ cửa hoàn thiện cả về thiết kế thẩm mỹ và độ bền theo thời gian.
- Vách mặt dựng nhôm Xingfa là sản phẩm dễ lau chùi, dễ bảo dưỡng và luôn giữ được vẻ đẹp hoàn hảo ban đầu.
Dịch vụ chuyên nghiệp:
- TRUONG PHAT WINDOW tượng trưng cho chất lượng, độ chính xác và cẩn thận đến từng chi tiết.
- Tiêu chuẩn sản xuất tiên tiến từ các nước Châu Âu được áp dụng nghiêm ngặt đảm bảo tính chuyên nghiệp cho cua nhom Xingfa trên toàn hệ thống từ sản xuất, phân phối và lắp đặt.
- Nhu cầu của bạn có thể đáp ứng một cách dễ dàng và nhanh chóng thông qua đội ngũ cán bộ nhân viên chuyên nghiệp, có trình độ chuyên môn cao, thợ lành nghề.
Độ bền vượt thời gian:
- Hợp kim nhôm được ứng dụng đứng thứ 2 (sau thép) về sản xuất và ứng dụng.
- Cửa nhôm Xingfa hệ 65 được ứng dụng cả trong công nghệ chế tạo máy bay và các thiết bị ngành hàng không.
- Được lắp ghép từ các thanh nhôm hợp kim định hình profile Xingfa nhập khẩu chính hãng kết hợp với hệ phụ kiện kim khí Kinlong cao cấp.. tạo nên một hệ cửa có độ bền vượt thời gian.
Phụ kiện Kinlong cao cấp:
- Cửa nhôm Xingfa sử dụng tương thích hệ phụ kiện kim khí Kinlong cao cấp chống ăn mòn, chống gỉ lão hóa theo thời gian.
- Phụ kiện kim khí Kinlong nhập khẩu đồng bộ chính hãng đa dạng kiểu dáng và mẫu mã cho khách lựa chọn với thời gian bảo hành 2 năm.
II. VÁCH MẶT DỰNG DẤU ĐỐ NHÔM XINGFA HỆ 65
Thông số kỹ thuật:
- Thanh profile: nhôm Xingfa hệ 65 tem đỏ nhập khẩu Quảng Đông
- Độ dày nhôm: thân cửa và khuôn bao dày 3.0 – 5.0mm (+-5%)
- Màu sắc: trắng sứ, nâu sần ánh kim, đen tuyền, ghi sẵm, vân gỗ..
- Kích thước: sản xuất và lắp ghép theo kích thước thực tế công trình
- Kính: kính an toàn Hải Long có độ dày từ 6.38mm – 21mm
- Phụ kiện: Kinlong cao cấp nhập khẩu đồng bộ chính hãng
- Gioăng kép: EDPM chất lượng cao kín khít tuyệt đối
- Keo: sử dụng keo đặc chủng Dowcorning Eurowindow
- Bảo hành: bảo hành chính hãng 5 năm
Đặc điểm nổi bật:
- Vách mặt dựng nhôm Xingfa có thanh định vị giữ vị trí góc mở tránh được nguy cơ gió đập.
- Có tác dụng lấy thoáng không khí và không bị hắt mưa hắt nắng vào bên trong.
- Thuận tiện cho việc lau chùi và tiết kiệm chi phí bảo dưỡng cửa định kỳ.
- Bề mặt thân cửa được sơn tĩnh điện cao cấp nhằm chống lại sự ăn mòn và phai màu theo thời gian.
- Sử dụng thanh profile nhôm Xingfa hệ 65 được ngăn cách bởi lớp cách nhiệt cao bằng dải Polyamit, cùng với hệ gioăng EPDM và phụ kiện kim khí đồng bộ tạo nên một hệ cửa có tính các âm, cách nhiệt cao.
- Khả năng chịu lực và độ an toàn cao, chịu nước tuyệt đối.
Cách âm & cách nhiệt:
- Cửa và vách được cấu tạo từ thanh hợp kim nhôm he Xingfa có cấu trúc dạng hộp chia thành nhiều khoang trống kết hợp với hệ gioăng và hệ phụ kiện kim khí đồng bộ đã tạo nên sản phẩm có khả năng cách âm tốt, cách nhiệt cao.
- Công nghệ ghép góc tiên tiến bậc nhất hiện nay đảm bảo cửa cứng vững, cách âm, cách nhiệt cùng độ kín, khít cao.
Kín nước & kín khí:
- Các ống dẫn nước hướng ra ngoài được thiết kế trên khung cửa sẽ ngăn nước chấy vào bên trong một cách tối đa.
- Sự kín khít tuyệt đối cản trở việc lưu thông không khí lạnh ở trong và nóng ở ngoài góp phần tiết kiệm chi phí điện cho điều hòa.
Chịu áp lực gió:
- Vách mặt dựng nhôm kính Xingfa giấu đố có cửa mở hất có thanh chống giật tránh được nguy cơ gió đập.
- Sản phẩm chịu được áp lực gió lên đến 1600 pascal, đủ điều kiện đảm bảo an toàn cho những công trình nằm tại khu vực nhiều gió bão.
Hiệu quả kinh tế:
- Việc sử dụng cửa hợp kim, vách nhôm và hộp kính là giải pháp tốt nhất trong việc tiết kiệm năng lượng cho các toà nhà cao tầng có nhiều mặt tiếp xúc trực tiếp với ánh năng mặt trời.
- Thanh nhôm được xử lý bề mặt và sơn tĩnh điện với công nghệ tiên tiến sẽ có độ bền cao, luôn giữ được màu sắc và kết cấu của cửa ngay cả trong điều kiện thời tiết khắc nghiệt ở Việt Nam.
An toàn & thuận tiện:
- Có độ cứng cao giúp tăng khả năng chịu lực, đảm bảo an toàn cho ngôi nhà.
- Giúp mở rộng không gian và tạo được tầm nhìn bao quát cho công trình.
- Vật liệu nhom Xingfa mặt dựng nhẹ góp phần làm giảm tải trọng của công trình.
- Có thể kết hợp hai kiểu mở trên cùng một hệ cửa (mở hất và fix cố định) mang lại nhiều lựa chọn về không gian mở cho người sử dụng.
- Vách mặt dựng nhôm Xingfa giầu đồ đa dạng kích thước, kiểu dáng, phù hợp với nhiều kiểu kiến trúc.
Lắp đặt & bảo dưỡng:
- Thuận tiện trong công việc thi công lắp đặt chắc chắn, an toàn mang đến một hệ cửa hoàn thiện cả về thiết kế thẩm mỹ và độ bền theo thời gian.
- Vách mặt dựng nhôm Xingfa là sản phẩm dễ lau chùi, dễ bảo dưỡng và luôn giữ được vẻ đẹp hoàn hảo ban đầu.
Dịch vụ chuyên nghiệp:
- Thương hiệu TRUONG PHAT WINDOW tượng trưng cho chất lượng, độ chính xác và cẩn thận đến từng chi tiết.
- Tiêu chuẩn sản xuất tiên tiến từ các nước Châu Âu được áp dụng nghiêm ngặt đảm bảo tính chuyên nghiệp cho cua nhom Xingfa trên toàn hệ thống từ sản xuất, phân phối và lắp đặt.
- Nhu cầu của bạn có thể đáp ứng một cách dễ dàng và nhanh chóng thông qua đội ngũ cán bộ nhân viên chuyên nghiệp, có trình độ chuyên môn cao, thợ lành nghề.
Độ bền vượt thời gian:
- Hợp kim nhôm được ứng dụng đứng thứ 2 (sau thép) về sản xuất và ứng dụng.
- Được ứng dụng cả trong công nghệ chế tạo máy bay và các thiết bị ngành hàng không.
- Cửa nhôm Xingfa được lắp ghép từ các thanh nhôm hợp kim định hình profile Xingfa nhập khẩu chính hãng kết hợp với hệ phụ kiện kim khí Kinlong cao cấp.. tạo nên một hệ cửa có độ bền vượt thời gian.
Phụ kiện Kinlong cao cấp:
- Cửa nhôm Xingfa sử dụng tương thích hệ phụ kiện kim khí Kinlong cao cấp chống ăn mòi, chống gỉ, lão hóa theo thời gian.
- Phụ kiện kim khí Kinlong nhập khẩu đồng bộ chính hãng đa dạng kiểu dáng và mẫu mã cho khách lựa chọn với thời gian bảo hành 2 năm.
Vách mặt dựng nhôm Xingfa hệ 65 dày 3.0 – 5.0mm dùng kính phản quang bỉ 10.38mm
Quý khách hàng lưu ý: Báo giá mặt dựng nhôm kính Xingfa là giá đồng bộ, đã bao gồm các phụ kiện kèm theo như: thanh profile nhôm Xingfa nhập khẩu, kính an toàn phôi việt nhật Hải Long, keo Dowcorning Eurowindow đặc chúng chịu nước tuyệt đối 100%, gioăng kép EDPM chất lượng cao, ốc vít Inox chống rỉ theo thời gian… chi phí nhân công lắp đặt bảo hành, chi phí vận chuyển & các chi phí khác.
Báo giá vách mặt dựng nhôm kính Xingfa cạnh tranh nhất. Đi đôi với chất lượng, chúng tôi luôn đảm bảo các sản phẩm vách mặt dựng nhôm kính được bán ra với giá thành hợp lý nhất, cạnh tranh nhất, mang lại sự hài lòng tuyệt đối cho quý khách hàng nhất.
Quý khách hàng nếu có nhu cầu tư vấn lắp đặt các sản phẩm về vách mặt dựng nhôm kính Xingfa, kính dán an toàn như: cửa kính, vách kính, cầu thang lan can kính… hãy liên hệ với TRUONG PHAT WINDOW để được tư vấn và báo giá tốt nhất cho công trình của mình theo Hotline: 0344.92.92.82 – 0916.161.198
